平衡千斤頂是液壓支架支架使用中最重要的兩種千斤頂之一。平衡千斤頂連接頂梁和掩護梁，主要保證兩柱掩護式支架的穩定性，使支架保持良好的工作姿態。平衡千斤頂價格：18605374511。
|
序號 |
圖號 |
產品名稱 |
規格型號 |
單位 |
|
1 |
|
平衡千斤頂 |
φ63 |
根 |
|
2 |
|
平衡千斤頂 |
φ80 |
根 |
|
3 |
|
平衡千斤頂 |
φ100 |
根 |
|
4 |
|
平衡千斤頂 |
φ125 |
根 |
|
5 |
|
平衡千斤頂 |
φ140 |
根 |
|
6 |
|
平衡千斤頂 |
φ160 |
根 |
|
7 |
|
平衡千斤頂 |
φ180 |
根 |
|
8 |
|
平衡千斤頂 |
φ200 |
根 |
|
9 |
|
平衡千斤頂 |
φ230 |
根 |
|
10 |
|
平衡千斤頂 |
φ250 |
根 |
|
11 |
|
平衡千斤頂 |
φ280 |
根 |
|
12 |
|
平衡千斤頂 |
φ300 |
根 |
|
13 |
|
平衡千斤頂 |
φ320 |
根 |
|
14 |
|
平衡千斤頂 |
φ360 |
根 |
|
15 |
|
平衡千斤頂 |
φ380 |
根 |
|
16 |
|
平衡千斤頂 |
φ400 |
根 |
|
17 |
|
平衡千斤頂 |
φ420 |
根 |
|
18 |
|
平衡千斤頂 |
φ500 |
根 |
一、平衡千斤頂?shù)闹饕夹g(shù)參數：
二、平衡千斤頂?shù)慕M成部分及結構：
千斤頂主要由活塞桿組件、缸體部件、導向套組件、密封件等組成。
活塞桿組件包括活塞桿，活塞，密封件、導向環，活塞導向環，和固定連接件，活塞桿表面鍍鉻，以增加抗腐蝕，抗磨擦，抗砸碰的能力，
缸體部件由缸底和缸筒焊接而成。
導向套組件：導向套與缸口連接方式有內螺紋，卡環和壓蓋等連接。
液壓支架千斤頂密封件有山形圈，鼓型圈，蕾型圈，JF防塵圈，O型密封圈等組成。
三、平衡千斤頂?shù)挠猛炯?/strong>功能：
平衡千斤頂是液壓支架支架使用中最重要的兩種千斤頂之一。連接頂梁和掩護梁，主要保證兩柱掩護式支架的穩定性，使支架保持良好的工作姿態。通過它可以調節頂梁呈水平狀態或所需要的角度，使相鄰支架保持良好的密封狀態，一般配有平衡雙向鎖及安全閥，使平衡千斤頂呈拉力或推力，適應頂板載荷的變化。
平衡千斤頂與一般千斤頂相比沒有實質性的變化，基本都是上、下腔供液使活塞桿伸、縮完成支架的功能動作。但由于工況的特殊性，相對需要較好的設計結構和較高的加工精度。
兩種千斤頂?shù)慕Y(jié)構型式無任何區別，但受力方式不同。
四、平衡千斤頂?shù)氖褂梦恢茫?/strong>

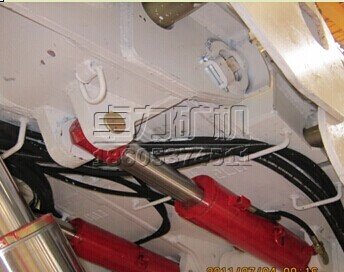

平衡千斤頂使用在液壓支架的掩梁與頂梁之間，如下圖：
五、平衡千斤頂?shù)墓ぷ髟恚?/strong>
千斤頂在使用時操作千斤頂操縱閥，使高壓液體通過操縱閥組、膠管和接頭座導入到千斤頂?shù)南虑唬ㄒ簿褪腔钊唬够钊麠U伸出。千斤頂回縮時，操作千斤頂操縱閥，使高壓液體通過操縱閥組、膠管和接頭座導入到千斤頂?shù)纳锨唬ㄒ簿褪腔钊麠U腔），使活塞桿在工作液體的作用下回縮。
六、平衡千斤頂不當使用或者操作會造成哪些影響：
1）千斤頂?shù)囊?guī)格必須與支架要求相符合，性能參數必須達到出廠試驗要求方可配架使用，到礦備用的液壓支架千斤頂，必須經過檢查復試合格，才能配架使用，
2）使用前認真檢查各零部件有無磕碰等影響使用的缺陷，在安裝，使用，維修中絕對禁止用錘等金屬物體猛敲砸千斤頂任何一個部位，尤其要防止敲砸活塞桿的鍍層
3）千斤頂不允許在井下調整和解體修理，若有故障時只能用合格同類組件更換
4）應根據不同水質選用適當牌號乳化油，按5:95的油水比配制乳化液，在使用過程中應經常檢查其性能、
七、平衡千斤頂在運輸、安裝或者使用時注意事項：
千斤頂應用托架或裝箱發運，產品應捆扎牢固，避免脫落，擠壓，損壞等
2）運輸時，在冬季產品應根據適用地區和運輸路程的最低氣溫注入防凍液，其他季節應將進，回液腔乳化液排空，但須保證排液后千斤頂?shù)倪\(yùn)輸，儲存過程中，內部不得產生銹蝕現象。
3）千斤頂存放三個月以上者，要檢查內腔中的乳化液是否變質，如變質應更換，當采用排空法時應檢查銹蝕情況。
4）千斤頂在使用過程中的運輸應注意并保證接頭座不受損壞，運輸包裝物必須結實可靠。千斤頂在運輸過程中應輕裝輕卸，特別注意接頭座以免損壞接口，影響千斤頂?shù)氖褂谩?br /> 八、平衡千斤頂常見故障、原因與排除方法：
| 部位 | 故障現象 | 可能的原因 | 排除的方法 |
|
千 斤 頂 |
不動作 |
1．截止閥未開，或過濾器堵死； 2．千斤頂活塞變形油憋卡不能伸縮； 3．與千斤頂連接件蹩卡。 |
1．排除堵塞部位，打開截止閥清洗過濾器； 2．更換上井檢修； 3．檢查蹩卡的原因。 |
| 動作慢 |
1．泵壓低； 2．管路堵塞； 3．幾個動作同時操作，造成流量不足（短時）。 |
1．檢修泵，調壓； 2．排除堵塞部位； 3．協調操作，盡量避免過多同時操作。 |
|
| 個別連動現象 |
1．操縱閥串液； 2．回液阻力大。 |
1．仔細聽一下操縱閥內部是否有串液的聲響，更換操縱閥檢修； 2．發生于空載情況，不影響支撐。 |
|
| 千斤頂漏液 |
1．外漏主要是密封件壞； 2．缸底，接頭焊縫裂紋。 |
1．除接頭O形圈井下更換外，其他均更換上井檢補焊； 2．更換上井檢修、補焊。 |
